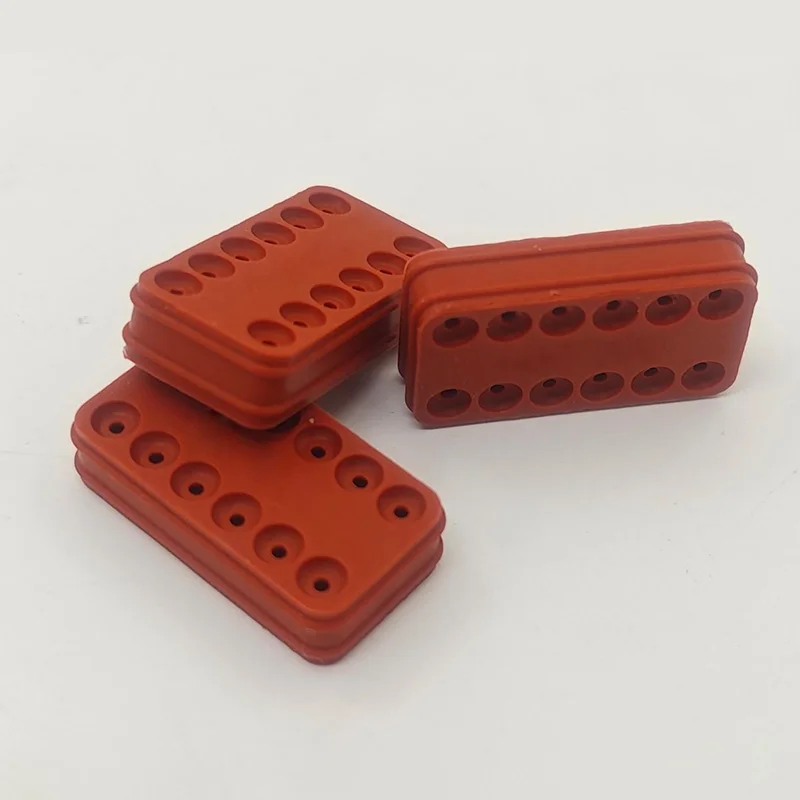

A Sello de cable de 12 pines para conector eléctricoes un componente de sellado de precisión diseñado para proteger puntos de entrada de cables individuales en sistemas de conectores eléctricos de múltiples pines. Al crear un sello hermético alrededor de cada cable, se ayuda a reducir el riesgo de que el agua, el polvo, el aceite, los productos químicos y otros contaminantes lleguen a los terminales sensibles. Este artículo explica la estructura, los materiales, las funciones, los criterios de selección, las consideraciones de instalación, las aplicaciones comunes y los factores de compra que los ingenieros y compradores deben comprender al especificar una solución de sellado de cables de 12 pines.
Tabla de contenido
- ¿Qué es un sello de cable de 12 pines para conector eléctrico?
- ¿Cómo se estructura un sello de alambre de 12 pines?
- ¿Qué hace un sello de alambre de 12 pines?
- ¿Qué materiales se utilizan habitualmente?
- ¿Qué se debe considerar al seleccionar uno?
- ¿Dónde se utilizan los sellos de alambre de 12 pines?
- ¿Cómo se debe instalar un sello de alambre?
- ¿Qué problemas puede causar un sello mal seleccionado?
- ¿Cómo mejora la fabricación personalizada el sellado del conector?
- ¿Qué deberían preguntarle los compradores a un fabricante de sellos de alambre?
- Preguntas frecuentes
- Consideraciones finales
¿Qué es un sello de cable de 12 pines para conector eléctrico?
A Sello de cable de 12 pines para conector eléctricoes un componente de sellado diseñado para un conector eléctrico que contiene doce posiciones de conexión individuales. Su objetivo principal es sellar el área por donde pasan los cables hacia la carcasa del conector, ayudando a evitar que sustancias no deseadas lleguen a los terminales internos.
A diferencia de la propia carcasa del conector, un sello de alambre es normalmente un componente elastomérico relativamente pequeño. Su rendimiento depende en gran medida de la precisión dimensional, las características del material, la compatibilidad del diámetro del cable, la compresión y la geometría de la cavidad del conector.
En aplicaciones prácticas, el sello funciona junto con la carcasa del conector, terminales, cables, mecanismos de bloqueo y otros elementos de sellado. Por lo tanto, un sistema de sellado completo no puede evaluarse únicamente basándose en el componente de caucho. El sello del cable debe coincidir exactamente con el diseño del conector y las dimensiones del cable.
Para sistemas eléctricos de múltiples pines, sellar cada punto de entrada de cables es particularmente importante porque una pequeña abertura alrededor de un cable puede convertirse en una vía de entrada de humedad, polvo, aceite u otros contaminantes. Con el tiempo, la contaminación puede contribuir a la corrosión, el rendimiento eléctrico inestable, problemas de aislamiento o fallas prematuras de los componentes.
Punto clave:Un sello de alambre de 12 pines no es simplemente un anillo de goma. Es un componente de sellado de precisión que debe funcionar junto con la carcasa del conector y el cable para crear una barrera ambiental confiable.
¿Cómo se estructura un sello de alambre de 12 pines?
Una solución típica de sellado de conector de 12 pines puede contener múltiples áreas de sellado correspondientes a cavidades de cables individuales. Dependiendo del diseño del conector, el sello puede fabricarse como un sello de alambre individual, un componente de sellado de múltiples cavidades u otra configuración especializada.
El área de sellado normalmente depende de la interferencia controlada entre el elastómero y los componentes del conector circundante. Cuando el cable se inserta correctamente, el labio de sellado o la superficie de sellado se comprime alrededor de la cubierta del cable mientras permanece colocado de forma segura dentro de la cavidad del conector.
Los factores estructurales más importantes suelen incluir:
- Diámetro interior:Debe corresponder estrechamente al diámetro del alambre o cable aplicable.
- Diámetro exterior:Debe encajar en la cavidad del conector sin deformación excesiva.
- Labios de sellado:Proporciona contacto controlado alrededor de la superficie del cable.
- Funciones de retención:Ayuda a mantener el sello en la posición correcta durante el montaje.
- Grosor del material:Influye en la compresión, la flexibilidad y el comportamiento de sellado a largo plazo.
- Geometría general:Debe coincidir con la configuración de la carcasa del conector y del terminal.
Debido a que pequeñas desviaciones dimensionales pueden afectar el rendimiento del sellado, el moldeado de precisión y el control de calidad constante son importantes para las aplicaciones de producción.
¿Qué hace un sello de alambre de 12 pines?
La función principal es crear una barrera ambiental alrededor del punto de entrada del cable. Sin embargo, su valor práctico va más allá de la simple impermeabilización.
| Función | Objetivo | Beneficio típico |
|---|---|---|
| Protección contra la humedad | Limita la entrada de agua a través de las aberturas de los cables. | Reduce los problemas eléctricos relacionados con la humedad. |
| Protección contra el polvo | Restringe la contaminación por partículas. | Ayuda a mantener las cavidades del conector más limpias. |
| Resistencia a contaminantes | Proporciona una barrera contra contaminantes ambientales seleccionados. | Mejora la durabilidad del conector |
| Sellado de interfaz de cable | Mantiene el contacto entre el sello y la cubierta del alambre. | Apoya la protección ambiental constante |
| Soporte de vibración | Mantiene el contacto de sellado durante el movimiento mecánico. | Ayuda a reducir las fugas causadas por la vibración. |
| Resistencia a la temperatura | Mantiene las propiedades de sellado dentro del rango de temperatura especificado. | Admite el funcionamiento en entornos exigentes |
El nivel de protección real depende del sistema de conector completo, incluido el diseño de la carcasa, la condición de acoplamiento, las dimensiones de los cables, el material del sello, la calidad del ensamblaje y los requisitos de prueba. Por lo tanto, nunca se debe especificar un sello independientemente del sistema de conector previsto.
¿Qué materiales se utilizan habitualmente?
La selección del material es una de las decisiones más importantes al desarrollar o comprar un sello de alambre. Los diferentes entornos eléctricos exponen los componentes de sellado a diferentes combinaciones de temperatura, humedad, aceites, productos químicos, vibraciones y tensiones mecánicas.
| Tipo de material | Características típicas | Aplicaciones potenciales |
|---|---|---|
| Caucho de silicona | Flexible, buen rendimiento de temperatura, adecuado para muchas aplicaciones de sellado eléctrico | Automoción, sensores, conectores eléctricos. |
| EPDM | Buena resistencia a la intemperie y al medio ambiente. | Aplicaciones exteriores y automotrices |
| NBR | Útil donde se requiere resistencia a ciertos aceites y sustancias a base de petróleo. | Entornos industriales y automotrices |
| FKM | Alta resistencia química y a la temperatura para entornos exigentes | Sistemas especializados para automoción e industriales. |
El caucho de silicona se considera frecuentemente para el sellado de conectores eléctricos porque su flexibilidad le permite adaptarse a las cubiertas de los cables mientras mantiene el contacto de sellado ante los cambios de temperatura. Sin embargo, siempre se debe seleccionar el material correcto de acuerdo con el entorno operativo real en lugar de simplemente elegir la opción más utilizada.
Consejo para la selección de materiales:Evalúe la temperatura, la exposición química, el comportamiento de compresión, la compatibilidad de la cubierta del cable, la vida útil esperada y las condiciones ambientales antes de confirmar el compuesto de caucho.
¿Qué se debe considerar al seleccionar uno?
Elegir un sello de cable de 12 pines implica algo más que igualar el número de posiciones del conector. Los compradores e ingenieros deben confirmar todos los requisitos dimensionales y ambientales antes de realizar un pedido de producción.
-
Diámetro del alambre
Confirme el diámetro exterior real del aislamiento del cable. Un sello diseñado para un diámetro significativamente diferente puede crear una compresión insuficiente o una fuerza de montaje excesiva. -
Dimensiones de la cavidad del conector
La geometría exterior del sello debe coincidir exactamente con la cavidad del conector. -
material de goma
Seleccione el compuesto según la temperatura, la humedad, los productos químicos, los aceites, la exposición a los rayos UV y otros factores ambientales. -
Dureza
La dureza del caucho afecta la fuerza de inserción, la compresión, la flexibilidad y el contacto de sellado. -
Rango de temperatura
Las temperaturas de funcionamiento mínimas y máximas esperadas deben definirse antes de la aprobación del material. -
Requisito de protección ambiental
Determine el nivel de protección ambiental requerido para el conjunto completo del conector. -
Proceso de montaje
La inserción manual, el ensamblaje automatizado del arnés, el engarzado de terminales y el acoplamiento de conectores pueden imponer diferentes requisitos al sello. -
Volumen de producción
Los proyectos de gran volumen pueden justificar herramientas dedicadas y procesos de moldeo optimizados, mientras que las aplicaciones de bajo volumen pueden requerir diferentes estrategias de desarrollo.
¿Dónde se utilizan los sellos de alambre de 12 pines?
Se puede utilizar una configuración de sellado de 12 pines siempre que sea necesario pasar varios circuitos eléctricos a través de un conector manteniendo al mismo tiempo la protección ambiental.
- Arneses de cableado para automóviles:Compartimentos del motor, electrónica de la carrocería, sistemas de iluminación, sensores, módulos de control y otros sistemas eléctricos del vehículo.
- Vehículos eléctricos:Interfaces eléctricas, sensores, sistemas de control y equipos eléctricos auxiliares seleccionados de bajo voltaje.
- Equipos industriales:Maquinaria, sistemas de automatización, armarios de control, sensores, motores y equipos móviles.
- Maquinaria agrícola:Equipos expuestos a barro, lluvia, polvo, vibraciones y cambios de temperatura.
- Maquinaria de construcción:Equipos pesados que requieren conexiones eléctricas duraderas en entornos exteriores exigentes.
- Sistemas eléctricos exteriores:Equipos expuestos a lluvia, polvo, humedad y condiciones ambientales cambiantes.
- Equipos electrónicos especializados:Aplicaciones que requieren cableado multicircuito compacto con sellado ambiental.
La aplicación exacta determina el material requerido, las dimensiones, la estructura de sellado y el método de validación. Un componente adecuado para un sistema de control interior protegido puede no serlo para un compartimiento del motor expuesto o una máquina exterior de servicio pesado.
¿Cómo se debe instalar un sello de alambre?
La instalación correcta es fundamental porque incluso una junta de alta calidad puede perder su eficacia si se daña, se coloca incorrectamente o se combina con un cable inadecuado.
- Inspeccionar el sello:Compruebe si hay cortes, grietas, deformaciones, rebabas, contaminación u otros defectos visibles.
- Confirmar la compatibilidad del cable:Verifique que el diámetro del alambre corresponda al rango de sellado especificado.
- Prepara el cable:Asegúrese de que la cubierta del alambre esté limpia y sin daños.
- Coloque el sello correctamente:Asegúrese de que el componente de sellado esté orientado según el diseño del conector.
- Inserte el terminal con cuidado:Evite rasgar o enrollar el labio sellador durante la inserción del terminal.
- Verificar la retención del terminal:Confirme que el terminal haya alcanzado la posición y el mecanismo de bloqueo correctos.
- Inspeccionar el montaje final:Verifique la posición del sello y la condición de acoplamiento del conector antes de realizar la prueba.
Para la producción automatizada, también se debe evaluar la compatibilidad del sello con el equipo de inserción, las herramientas, la velocidad de ensamblaje y los requisitos de lubricación. Una fuerza de inserción excesiva puede dañar el sello o el cable, mientras que una compresión insuficiente puede reducir la protección ambiental.
¿Qué problemas puede causar un sello mal seleccionado?
Muchos problemas de sellado de conectores se originan por una falta de coincidencia entre el sello y la aplicación real más que por el concepto del sistema de sellado en sí.
| Problema potencial | Posible causa | Prevención recomendada |
|---|---|---|
| Entrada de agua o humedad | Dimensiones incorrectas o compresión insuficiente | Verificar las dimensiones del alambre y la cavidad |
| Desgarro del sello | Fuerza de inserción excesiva o bordes afilados | Revisar las herramientas de ensamblaje y la geometría de los componentes. |
| Movimiento de alambre | Mala retención o estructura de sellado inadecuada | Comprobar la compatibilidad del conector y del sello |
| Endurecimiento o agrietamiento | Material inadecuado para el entorno operativo. | Seleccione un compuesto de caucho compatible |
| Fuerza de montaje excesiva | Tamaño de sello incorrecto o interferencia excesiva | Optimizar dimensiones y dureza. |
| Deformación prematura del sello | Compresión a largo plazo o exposición a la temperatura. | Evaluar el comportamiento de compresión y las condiciones de servicio. |
Estas cuestiones demuestran por qué las decisiones de compra deben basarse en especificaciones técnicas completas y no únicamente en el precio o la apariencia.
¿Cómo mejora la fabricación personalizada el sellado del conector?
Los componentes de sellado estándar son prácticos cuando las dimensiones del conector y del cable ya coinciden con un diseño establecido. Sin embargo, muchos proyectos industriales y de OEM requieren una geometría personalizada debido a cavidades de conector especiales, diámetros de cable inusuales, espacio de instalación limitado o condiciones ambientales exigentes.
La fabricación personalizada permite desarrollar el perfil de sellado, las dimensiones, el material, la dureza, el color y el proceso de producción en torno a la aplicación del cliente.
Por ejemplo, un proyecto personalizado de sellado de alambre de 12 pines puede requerir:
- Diámetros interiores personalizados para diferentes especificaciones de alambre
- Geometría exterior especial para una carcasa de conector patentada
- Diferentes diseños de labios de sellado
- Dureza específica del caucho
- Colores personalizados para la identificación de circuitos.
- Selección de materiales basada en la temperatura o la exposición química.
- Herramientas desarrolladas a partir de dibujos, muestras o datos 3D.
- Control dimensional consistente para producción de gran volumen
Zhejiang Guoming caucho Technology Co., Ltd.se puede considerar al adquirir componentes de sellado de caucho personalizados para aplicaciones de conectores eléctricos. Para proyectos OEM, proporcionar información técnica completa al comienzo del desarrollo puede ayudar a reducir ciclos de muestreo innecesarios y mejorar la comunicación entre el diseñador del conector, el fabricante del sello y el equipo de ensamblaje.
¿Qué deberían preguntarle los compradores a un fabricante de sellos de alambre?
Antes de seleccionar un proveedor, los equipos de compras deben establecer una lista de verificación técnica clara. Esto ayuda a evitar que un componente que parece correcto se utilice en una aplicación inadecuada.
✓ ¿Qué materiales de caucho están disponibles?
✓ ¿Qué rango de diámetro de alambre puede acomodar el sello?
✓ ¿El proveedor puede fabricar según planos o muestras?
✓ ¿Puede el proveedor desarrollar herramientas personalizadas?
✓ ¿Qué tolerancias dimensionales se pueden mantener?
✓ ¿Para qué temperatura y condiciones ambientales ha sido diseñado el material?
✓ ¿Se pueden proporcionar muestras de producción antes de la producción en masa?
✓ ¿Qué procedimientos de inspección de calidad están disponibles?
✓ ¿Puede el proveedor soportar la producción OEM de gran volumen?
✓ ¿Puede el proveedor ofrecer una calidad constante entre lotes?
Para los programas industriales y automotrices, los compradores también deben considerar la coherencia de la producción, la trazabilidad, la comunicación técnica, la gestión de herramientas, el embalaje, la capacidad de entrega y la estabilidad del suministro a largo plazo.
Una relación confiable con el proveedor debe extenderse más allá de la primera muestra. El rendimiento del conector a largo plazo depende del mantenimiento de propiedades estables del material, precisión dimensional y controles de producción en múltiples lotes.
Preguntas frecuentes
¿Cuál es el propósito principal de un sello de cable de 12 pines para conector eléctrico?
Su objetivo principal es sellar los puntos de entrada de cables en un conector eléctrico de 12 posiciones y reducir la penetración de agua, polvo y otros contaminantes ambientales en el sistema del conector.
¿La goma de silicona es adecuada para un sello de alambre de 12 pines?
El caucho de silicona puede ser adecuado para muchas aplicaciones de sellado de conectores eléctricos debido a su flexibilidad y rendimiento de temperatura. Sin embargo, la elección final del material debe basarse en la temperatura real y los requisitos químicos, mecánicos y ambientales.
¿Un sello de cable de 12 pines hace que todo el conector sea impermeable?
No por sí solo. La protección ambiental depende del conjunto completo del conector, incluida la carcasa, los terminales, los sellos de cables, las superficies de contacto, los enchufes, las funciones de bloqueo y la calidad del conjunto.
¿Se puede personalizar un sello de alambre de 12 pines?
Sí. Dependiendo del fabricante y la aplicación, las dimensiones, los perfiles de sellado, el material, la dureza, el color y otras características se pueden personalizar según los requisitos de ingeniería.
¿Cómo elijo el tamaño correcto del sello de alambre?
Comience con el diámetro exterior real del cable y las dimensiones de la cavidad del conector. El sello debe proporcionar una compresión adecuada sin crear una fuerza de inserción excesiva ni dañar la cubierta del cable.
¿Se pueden utilizar sellos de alambre en aplicaciones automotrices?
Sí. Los sellos de cables se utilizan ampliamente como parte de sistemas de mazos de cables y conectores sellados para automóviles. El material y el diseño adecuados dependen de la ubicación del vehículo y de las condiciones ambientales.
¿Por qué es importante la dureza del caucho?
La dureza influye en la flexibilidad, la compresión, la fuerza de inserción, el contacto de sellado y el comportamiento de deformación a largo plazo. La dureza adecuada debe determinarse junto con el diseño del conector y las dimensiones del cable.
¿Qué información debo proporcionar para una cotización de sello de alambre personalizado?
La información útil incluye dibujos, muestras, dimensiones de la cavidad del conector, diámetro del cable, requisitos de materiales, temperatura de funcionamiento, condiciones ambientales, cantidad esperada, aplicación y cualquier prueba requerida o especificaciones de calidad.
Consideraciones finales
A Sello de cable de 12 pines para conector eléctricoEs un componente pequeño que desempeña un papel importante en la fiabilidad de una conexión eléctrica de circuitos múltiples. Su efectividad depende de la interacción entre el material, la geometría, el tamaño del cable, la cavidad del conector, la compresión, el proceso de ensamblaje y las condiciones ambientales.
Para los equipos de ingeniería, el paso más importante es definir el entorno operativo completo antes de seleccionar el material de sellado y las dimensiones. Para los equipos de compras, las capacidades de los proveedores, la consistencia de la fabricación, el soporte de personalización y el control de calidad deben considerarse junto con el precio unitario.
Cuando un componente estándar no puede satisfacer los requisitos, un sello de alambre diseñado por OEM puede proporcionar un ajuste más preciso para el sistema de conector. Trabajar directamente a partir de dibujos de ingeniería, muestras o especificaciones dimensionales también puede ayudar a los fabricantes a desarrollar una solución de sellado que esté mejor alineada con la aplicación final.
¿Necesita una solución personalizada de sellado de cables de 12 pines?
Si su proyecto requiere un sello de cable de 12 pines personalizado para conector eléctrico, selección de materiales profesional, dimensiones de precisión o componentes de sellado de caucho OEM,Zhejiang Guoming caucho Technology Co., Ltd.puede respaldar su proyecto desde la revisión de especificaciones y el desarrollo de muestras hasta la producción.
Contáctenoscon sus dibujos, muestras, especificaciones de cables, dimensiones de conectores, requisitos de aplicación y cantidad estimada del pedido para analizar una solución de sellado de cables adecuada para su proyecto.
