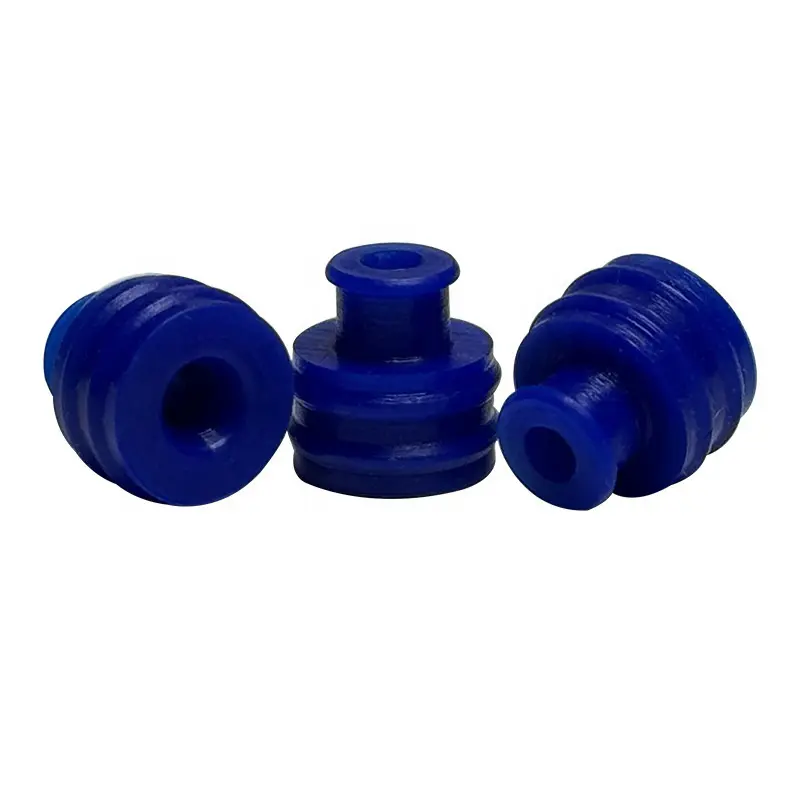

Sello impermeable de un solo cable azul

¿En qué situaciones necesitarías un sello azul de un solo cable resistente al agua?

El mazo de cables tiene que pasar por el conector, pero una vez que el agua entra por ese orificio de salida, los terminales se vuelven verdes y las señales se estropean.

Conduciendo bajo la lluvia, usando una manguera de lavado de autos a alta presión, el agua se desliza a lo largo del aislamiento del cable hasta el enchufe

Durante el montaje en la línea de producción, esperamos que los sellos sean fáciles de colocar y presionar, y que incluso si el diámetro del alambre está un poco fuera de lugar, aún se puedan instalar.

Su lógica a prueba de agua se puede resumir en solo tres oraciones cuando se desglosa.

El cable pasa primero por el orificio; el orificio pasante central se adhiere al aislamiento del cable. Este es el primer sello; Si el agua intenta deslizarse por el cable, éste se bloquea primero.

Compresión de costillas: tres ondas de costillas en el cuerpo principal se presionan en los orificios del conector, encajando estrechamente en múltiples puntos con las paredes del orificio, de modo que el agua no pueda encontrar ningún espacio por donde filtrarse.

El tubo en forma de trompeta es liso: la parte superior tiene un cuello estrecho con una abertura de trompeta para guiar la dirección del cableado, lo que hace que el montaje sea recto y garantiza un sellado hermético.

Las tres barras de refuerzo no sirven sólo para decoración: el montaje inevitablemente presenta algunas desviaciones. Si una barra está desalineada, las otras dos aún pueden sostenerla; ese es el punto de tener múltiples barras circulares.

Parámetro del producto (especificación)

La perspectiva del ingeniero.

Hay dos cosas peores para el montaje: demasiado apretado y no entrará, demasiado flojo y no sellará. Tener tres nervaduras de anillo brinda más puntos de contacto, lo que utiliza elasticidad para adaptarse a las tolerancias de diámetro del cable; ya sea un poco grueso o delgado, hay una nervadura para sostenerlo, por lo que la fuerza de presión es la adecuada y no dañará el terminal.

Perspectiva de compra

Sin desvíos en el proceso: planos o artículos reales → muestras → verificación de instalación → programación de producción. Los moldes regulares se mantienen en stock y se pueden pedir lotes pequeños. La fábrica está en Wenzhou; Le invitamos a visitarnos para comprobar los materiales, los moldes y las estaciones de inspección; es más confiable que simplemente escuchar una introducción.

Perspectiva de la tecnología de materiales

La mitad del valor de un sello proviene del material. La silicona estándar rebota bien y resiste el envejecimiento; para condiciones aceitosas, cambie a EPDM; Si necesita resistencia adicional al aceite y a los disolventes, opte por NBR. Usar el mismo molde con diferente material básicamente le da un producto para una condición de trabajo diferente.

Perspectiva de inspección de calidad

Antes de salir de fábrica, se realizan tres controles: el tamaño de la primera pieza, inspecciones aleatorias de apariencia durante el proceso y una doble verificación manual y del equipo antes del envío. El proceso parece sencillo, pero no es más que un trabajo pesado y repetitivo diario: piezas pequeñas, grandes problemas si algo sale mal.

Llevo casi 20 años desarrollando y fabricando piezas de sellado y tengo un gran respeto por los desafíos de sellado relacionados con el agua. GM681372 puede parecer un componente pequeño, pero cada unidad instalada en los vehículos conlleva un compromiso firme: bloquear la entrada de agua de forma eficaz.
