Con 11 años de experiencia en elsello de conector automotrizindustria, realizo análisis de fallas para más de 20 clientes anualmente. Los gerentes de compras preguntan con mayor frecuencia: "¿Por qué surgen constantemente problemas después de una instalación masiva en vehículos?" Mientras tanto, los ingenieros de diseño a menudo quedan perplejos ante la pregunta: "¿Por qué las piezas que cumplen con los estándares de laboratorio fallan una vez desplegadas en el campo?" Basándome en datos de encuestas de la industria de SAE International en 2024, que indican que el 32 % de las fallas de los sellos se deben a un ajuste inadecuado del diseño, el 47 % a desajustes con las condiciones operativas y el 21 % a errores de ensamblaje, he recopilado las tres categorías más comunes de problemas que preocupan tanto a compradores como a ingenieros. Para cada categoría, proporciono estudios de casos del mundo real, datos de pruebas empíricas y soluciones prácticas.
Los escenarios que causan los mayores dolores de cabeza a los compradores: El año pasado, suministramos sellos para conectores de 16 pines a un fabricante de vehículos comerciales. Si bien los productos pasaron con éxito todas las pruebas de laboratorio de resistencia al polvo e inmersión IP67, el cliente informó, seis meses después de la instalación del vehículo, que "los contaminantes del compartimiento del motor habían penetrado la posición del octavo pin". Al recuperar e inspeccionar las unidades, descubrimos que la tasa de compresión del labio de sellado en esa posición específica del pasador era apenas del 12 %, significativamente por debajo del requisito estándar del 20 %. Este tipo de "fallo de un solo pin" representa hasta el 32% de los problemas en proyectos de conectores multipin que involucran 12 o más pines, lo que lo convierte en la principal causa de devoluciones masivas en las adquisiciones.
El cuello de botella central desde la perspectiva de un ingeniero:La mayoría de los diseños se centran únicamente en la "tolerancia de ±0,01 mm para orificios individuales", y pasan por alto el problema de la "distribución desigual de la tensión durante la compresión general". En un componente de sellado de 16 orificios, los orificios periféricos están influenciados por la estructura de la carcasa; en consecuencia, experimentan entre un 15% y un 20% menos de fuerza de compresión que los orificios centrales. Cuando esto se suma a las vibraciones de 10 a 2000 Hz que se encuentran durante el funcionamiento del vehículo, esto conduce al desarrollo de holguras y espacios en los labios de sellado después de solo tres meses.
Respaldado por datos empíricos：Utilizamos FEA (Análisis de Elementos Finitos) para simular las condiciones de compresión de un sello de 16 orificios; la presión de sellado promedio en los orificios periféricos fue de 0,3 MPa, mientras que en los orificios centrales alcanzó 0,4 MPa, un diferencial de presión superior al 25%. Cuando este diferencial de presión se controla dentro del 5%, la probabilidad de falla localizada disminuye del 32% al 4%.

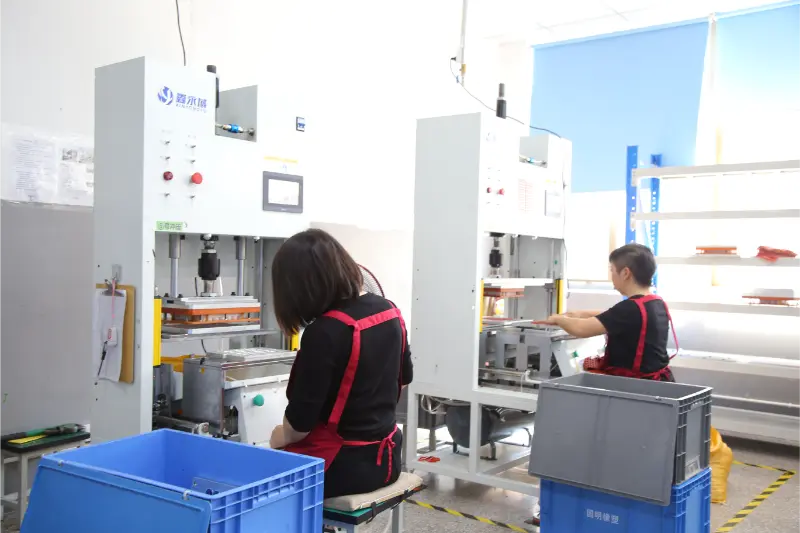

1. Compensación de tensión del lado del diseño: utilizando FEA para simular la condición operativa combinada de "compresión + vibración", los labios de sellado en las posiciones de los orificios periféricos se espesaron en 0,1 mm; Simultáneamente, los diámetros de los orificios del molde correspondientes se redujeron en 0,005 mm, lo que dio como resultado una distribución de tensiones naturalmente equilibrada después del moldeo.

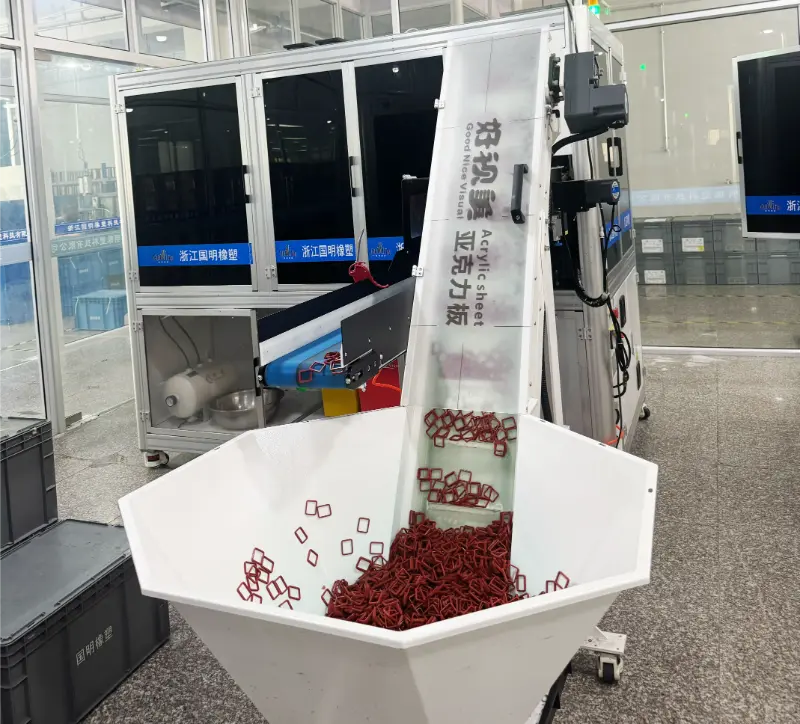

2. El lado de entrega proporciona un "Informe de prueba de tensión": proporcione al comprador datos reales de medición de tensión para los 12 puntos designados en los sellos que acompañan a cada lote, asegurando que el diferencial de presión permanezca ≤ 5%.
3. El final del ensamblaje establece la "línea roja del límite de compresión": el manual de ensamblaje resalta en rojo: "La compresión de los orificios del borde debe alcanzar el 20% ± 2%". Para este fin se proporciona una galga de espesores específica; Al completar el ensamblaje, los trabajadores deben tomar medidas reales y registrar los resultados.
Las demandas más contradictorias de los ingenieros de diseño: para un proyecto de conector de alto voltaje de 800 V en un fabricante de vehículos de nueva energía, se requería que los componentes de sellado resistieran 160 °C (la temperatura máxima del paquete de baterías) y pasaran una prueba de resistencia al arco de 10 kV. Sin embargo, los materiales convencionales se enfrentaron a un dilema complicado: la silicona de alta resistencia al arco solo podía tolerar temperaturas de hasta 140 °C (endureciéndose después de solo un mes de instalación en el vehículo), mientras que la silicona resistente al calor experimentó una disminución del 35 % en el rendimiento de la resistencia al arco a 160 °C, lo que resultó en una ruptura dieléctrica después de solo 60 segundos de prueba. Estos problemas de "incompatibilidad de materiales" llevaron al rechazo del 47% de las muestras iniciales en este proyecto de 800 V, lo que retrasó gravemente el ciclo de adquisición.
Punto central de controversia: La "resistencia térmica" y la "resistencia al arco" de la silicona están inversamente correlacionadas: la adición de aditivos resistentes al arco (como la nanoalúmina) desestabiliza las moléculas de siloxano, reduciendo así el límite superior de resistencia térmica; por el contrario, la adición de aditivos resistentes a altas temperaturas (como el fenilsiloxano) diluye los componentes resistentes al arco, comprometiendo así el rendimiento del aislamiento.
1. Formulación de compuestos personalizada:En colaboración con fabricantes de materiales, desarrollamos un material compuesto que consta de sílice pirógena, 1,5 % de nanoalúmina y 2 % de fenilsiloxano. Después de una prueba de envejecimiento de 1000 horas a 160 °C, el material exhibió una tasa de variación de dureza de ≤8 % y un tiempo de resistencia del arco de 80 segundos a 10 kV, superando con creces el requisito de 60 segundos del cliente.
2. Diseño estructural jerárquico:La capa interna del sello (en contacto con las clavijas de alto voltaje) utiliza silicona de alta resistencia al arco, mientras que la capa externa (en contacto con la carcasa) emplea silicona resistente a altas temperaturas; Este enfoque no sólo resuelve requisitos de rendimiento contradictorios sino que también reduce los costos de materiales en un 15%.
3. Cooptimización a nivel de sistema:Una recomendación para compradores e ingenieros: Agregar tres aletas de disipación de calor a la carcasa del conector reduce la temperatura de funcionamiento real del sello de 160 °C a 145 °C, extendiendo así aún más su vida útil.
Validación de datos: Tras su implementación en los proyectos de 800 V de dos fabricantes de vehículos de nueva energía, esta solución aumentó la tasa de aprobación de la muestra del 53 % al 100 %, mientras que la tasa de defectos después de la instalación masiva se mantuvo en ≤0,03 %.
Las pérdidas que los compradores pasan más fácilmente por alto：Un fabricante de vehículos de pasajeros del norte de China informó de casos de "grietas y fallos en los componentes de sellado". Tras el desmontaje y la inspección, se descubrió que el 70% de las piezas defectuosas presentaban una tasa de compresión superior al 30% (en comparación con el límite estándar del 20%). Este problema surgió cuando los trabajadores de ensamblaje, en un esfuerzo por "optimizar el rendimiento del sellado", forzaron los sellos en sus ranuras usando destornilladores; esta práctica no sólo resultó en una compresión excesiva sino que también dañó los labios de sellado. Una encuesta de 2024 realizada por SAE indica que el 21% de las fallas de sellado son atribuibles a errores de ensamblaje; Estos problemas transforman efectivamente los "productos calificados" adquiridos por la empresa en "chatarra", al tiempo que causan retrasos en la producción.
| Tipo de error | Probabilidad de ocurrencia | Consecuencias directas | Impacto en la esperanza de vida |
| La herramienta metálica raya el labio de sellado. | 42% | Una fuga latente, que se expande formando un canal después de la vibración. | La esperanza de vida se redujo a un tercio. |
| Compresión > 25% | 38% | El labio de estanqueidad ha sufrido una deformación permanente, con una deformación por compresión superior al 30%. | Caduca en 3 meses. |
| Sello instalado al revés/torcido | 20% | La clasificación IP cae directamente a cero; La entrada de agua se produce después de sólo 10 minutos de inmersión a temperatura ambiente. | Con efecto inmediato |
1. Estandarización de herramientas:Proporcione a los compradores un "Kit de herramientas de instalación especializado" exclusivo, que incluye pinzas de plástico para sellos de caucho y manguitos guía de cobre para sellos de caucho fluorado, para garantizar que ninguna herramienta metálica entre en contacto con los labios de sellado.
2. Prueba de errores visuales：Una "marca de orientación" roja (por ejemplo, "Este lado hacia adentro") está impresa en el sello, correspondiente a las marcas en la carcasa del conector; Con el envío se incluye una "Tarjeta de medición de compresión", que indica el espesor comprimido estándar para este modelo de sello específico (por ejemplo, espesor original: 8 mm → espesor comprimido: 6,4–6,8 mm).
3. Entrenamiento especializado de 1 hora：Los trabajadores de montaje reciben instrucciones sobre el "principio de tres comprobaciones": verificación de herramientas, orientación y compresión, seguido de una demostración en vivo de los procedimientos correctos. Cualquier trabajador que no cumpla con los estándares debe someterse a una nueva capacitación hasta que supere con éxito la evaluación práctica.
Cuanto más se trabaja en este campo, más claro queda: no existe un modelo de sello "universal". Muchos problemas surgen porque el entorno operativo específico (el "escenario") no se ha comprendido completamente. Al realizar una compra, no se centre únicamente en factores como "clasificaciones de IP" o "rangos de resistencia a la temperatura"; en su lugar, asegúrese de hacerles a los ingenieros estas tres preguntas:
1. ¿Dónde están instalados los conectores en el vehículo? (Compartimento del motor, paquete de baterías o puertas: ubicaciones con condiciones de funcionamiento muy diferentes).
2. ¿El montaje se realizará mediante equipos automatizados o manualmente? (Esto afecta el diseño estructural de los sellos).
3. ¿Cuáles son los requisitos implícitos dentro de los criterios de aceptación del cliente final? (por ejemplo, realizar pruebas de IP67 después de una inmersión a baja temperatura)
-
