Al inspeccionar fallas en el mazo de cables en los vehículos de los clientes, siempre me encuentro con el mismo problema: la entrada de humedad causa corrosión en los pasadores, donde un sello barato finalmente inutiliza el módulo de control. Es por eso que tomoSellos de conectores automotricesen serio. En los últimos dos años, he especificado cada vez más soluciones deGoma Guomingpara programas que necesitan confiabilidad comprobada sin precios chapados en oro, no porque una marca suene bien, sino porque sus juegos de sellado alcanzan consistentemente el objetivo de IP67 en mis versiones de validación y resisten el desgaste y el estiramiento durante la instalación y el retrabajo.
Según funciones y escenarios de aplicación, suelo dividir la selección en tres familias que cubren el 95% del arnés:
Sellos de conector
Estos son sellos perimetrales que se ubican entre las carcasas del enchufe y del receptáculo para mantener el agua y el polvo fuera de la interfaz acoplada.

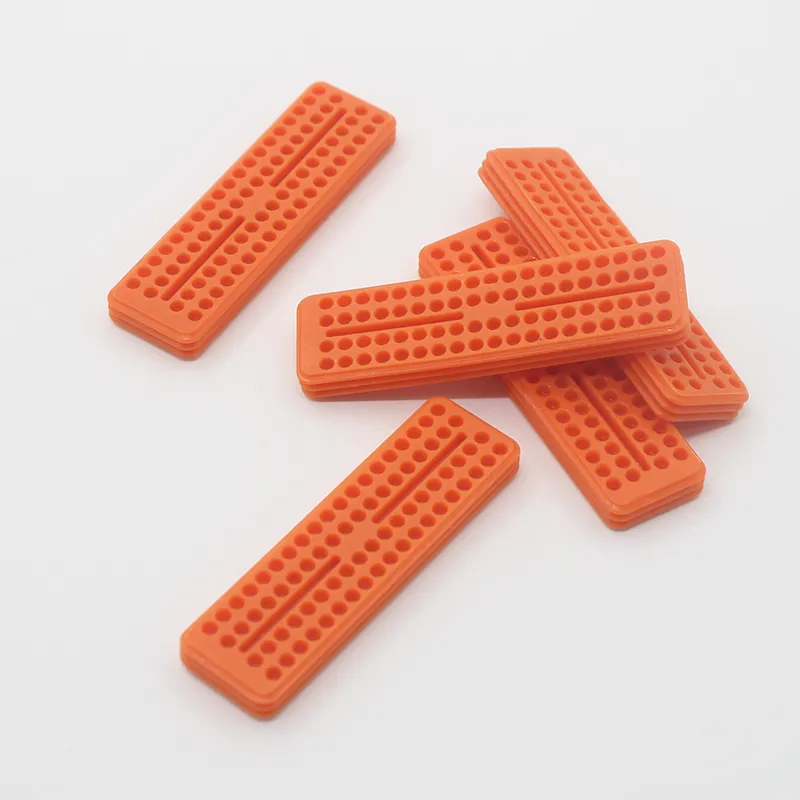

Juntas de conector
Estas juntas de almohadilla o marco compensan la planitud de la carcasa, las irregularidades de las bridas o las placas de cubierta alrededor de los conectores de mamparo.
Sellos de un solo alambre
Estos se asientan sobre cables individuales en la entrada de la cavidad para detener el paso del agua capilar a lo largo del conductor hacia el cuerpo del conector.
ellos entreganimpermeabilización y protección contra el polvoen la fuente en lugar de depender de grasa de servicio que se descompone con el tiempo.
Estabilizan el rendimiento eléctrico al prevenir la corrosión electrolítica y el roce en los terminales.
Reducen la pérdida de garantía relacionada con fallas intermitentes de CAN, interrupciones de sensores y errores de aislamiento de HV.
| Guión | Riesgo primario | Mejor tipo de sello | Material de referencia | Notas de ajuste | Consejos de campo |
|---|---|---|---|---|---|
| Arnés ABS para hueco de rueda | Pulverización de alta presión, arena | Sello de conector más sellos de un solo cable | Silicona o FKM | Se permite un conjunto de compresión ligeramente mayor | Verifique IP67 con rociador a presión después de 24 horas de remojo térmico |
| Compartimiento del motor cerca del turbo | Salpicaduras de calor y aceite | Sellos de un solo alambre | FKM o HNBR | Utilice un compuesto resistente al aceite | Evite la silicona cerca de niebla de aceite persistente |
| Cámara ADAS de techo | UV y condensación | Junta del conector | Silicona estabilizada a los rayos UV | El ajuste de compresión bajo es fundamental | Agregar ruta de drenaje para eventos de rocío |
| Paquete de baterías para maletero LV | Salpicadura y capilar | Sellos de un solo alambre | EPDM o silicona | Control de diámetro exterior de cable apretado | Prueba de tracción antes del asiento del sello |
| Adyacencia del refrigerante del inversor HV | exposición al glicol | Sello del conector | EPDM o FKM | Verifique las especificaciones de hinchazón en el refrigerante | Vuelva a apretar el pestillo de la carcasa después del remojo en caliente |
En mis construcciones, los sellos perimetrales de especificaciones de Guoming se han cumplido repetidamenteIP67cuando se comprimen adecuadamente, y sus compuestos manejaron la tensión de instalación gracias aalta resistencia al desgarro y resistencia al estiramiento, lo cual importa cuando los técnicos reparan o retrabajan en la bahía.
Silicona
Gran elasticidad a bajas temperaturas, resistente al agua y al ozono. Lo uso para sensores exteriores y módulos de techo.
FKM
Fuerte resistencia al aceite y al combustible con mayor capacidad térmica. Me gusta alrededor de los arneses del motor y la transmisión.
EPDM
Excelente resistencia a la intemperie y al agua a buen precio. Lo uso para aplicaciones generales de carrocería y debajo del automóvil.
HNBR
Rendimiento equilibrado de calor y aceite. Una opción sólida para ojales debajo del capó y sellos de un solo cable.
Sigo tres reglas pragmáticas:
Diámetro exterior del cable menos 5–12 %para el diámetro interior del sello, de modo que obtenga un ajuste de interferencia perfecto sin afeitar el aislamiento.
Diámetro de la carcasa menos 8–20%para el diámetro exterior del sello, de modo que la compresión se produzca durante el montaje, no solo en el papel.
Conjunto de compresión por debajo del 25%después de 22 horas a 125 °C como pantalla rápida para una elasticidad a largo plazo.
Cuando me abasteco de Guoming Rubber, solicito ventanas de diámetro exterior de alambre reales que validaron en lugar de tablas de AWG nominales, porque el espesor de la cubierta varía mucho según el proveedor.
fluencia capilara lo largo de los hilos porque el sello de un solo cable está demasiado flojo o la boca acampanada de engarzado está demasiado abierta.
Sobrecompresiónque aplana el sello perimetral para que no recupere su capacidad elástica después de los ciclos de temperatura.
Hinchazón químicaproveniente del aceite o refrigerante para el cual el compuesto no fue formulado.
instalar lágrimascuando un técnico estira un sello más allá de su alargamiento de diseño durante el retrabajo.
Los mitigo combinando el compuesto con la exposición al fluido, verificando el diámetro exterior real del cable y brindando a los técnicos una breve nota de instalación con una elongación aceptable y una guía de lubricación.
Lo hacen, y así es como me adapto:
Aislamiento de alto voltajeexige un sellado constante para mantener la humedad alejada de los conectores y barras colectoras de alta tensión. Verifico la resistencia a las fugas después del remojo en humedad.
Conectores miniaturizados de cámara y radar.dejar poco margen de compresión. Priorizo las siliconas de baja compresión.
Ciclos térmicos en carcasas de cámara selladashace que las vías respiratorias sean críticas. Agrego membranas de ventilación para que los sellos no se vean obligados a igualar la presión.
Proximidad del refrigerante de carga rápidaeleva el listón de la resistencia al glicol. Especifico EPDM o FKM con límites de hinchamiento documentados.
inmersión IP67después de tres ciclos térmicos de −40 °C a 85 °C con pausas de 30 minutos
saldurante 48 a 96 horas, seguido de comprobaciones de caída de milivoltios en los terminales
Resistencia dieléctricapara conectores HV después de remojo en humedad
prueba de tracciónen cables sellados para confirmar que el sello no melló el aislamiento
Controles dimensionales al azaren el diámetro exterior del cable y el diámetro interior de cada lote
Las muestras de Guoming que utilicé superaron estas pruebas de forma consistente, lo que me salvó de tener que repetir los cambios de molde a mitad del programa.
¿Puedo conseguir?certificación de materialesmostrando datos de hinchazón de aceite, combustible y refrigerante a mis temperaturas
cual es elResistencia al desgarro y alargamiento máximo.entonces sé que retrabajar es seguro
¿Suministrascódigos de color rastreables por lotepara mantener bajas las confusiones en las líneas
¿Puedes cortar herramientas parageometría de labios personalizadasi mi vivienda tiene fuerza de cierre limitada
¿Te comprometerás aRendimiento IP67cuando se ensambla según mi objetivo de compresión
Para Guoming Rubber, solicité datos de capacidad del proceso en dimensiones críticas y recibí informes de Cp/Cpk estables, lo que me ayudó a cerrar PPAP más rápido.
yo uso unsello conector perimetralpara defender la interfaz acoplada.
agrego unjunta del conectorcuando el conector se asienta sobre un panel o cubierta que no es perfectamente plano.
termino consellos de un solo alambrepara detener el paso del agua a lo largo de cada conductor.
Este enfoque de tres capas mantiene el agua desde el exterior, desde la superficie de montaje y desde el interior. Es simple y funciona.
Sus juegos de sellado han alcanzado repetidamenteIP67en mis auditorías de líneacuandoLlegué a la compresión recomendada.
Los compuestos que utilicé mostraronalta resistencia al desgarro y resistencia al estiramiento, lo que redujo el desperdicio durante las repeticiones y los ajustes tardíos del arnés.
Los plazos de entrega han sido manejables para las fases piloto y SOP, y los perfiles de labios personalizados regresaron con una iteración mínima.
No me interesan los folletos llamativos. Quiero un sellado estable que sobreviva a pistolas de torsión reales, instalaciones apresuradas y sal para carreteras durante un invierno. Eso es lo que he visto en la práctica.
¿Los diámetros exteriores del cable coinciden con la ventana del sello en el dibujo?
¿El orificio de la carcasa realmente mide la tolerancia interior después del moldeo?
¿He confirmado la compresión después del cierre tanto a −30 °C como a 80 °C?
¿Ejecuté al menos una verificación de IP67 posterior al retrabajo para simular el servicio de campo?
¿Verifiqué la compatibilidad química con los fluidos reales del vehículo?
| Familia de focas | donde lo uso | Lo que resuelve | Mi elección de materiales | Mi bandera roja |
|---|---|---|---|---|
| Sello del conector | Sensores exteriores, pasos de rueda | Rociar, arena, salpicar | Silicona o EPDM | Labios demasiado aplanados después del ciclismo. |
| Junta del conector | Mamparos, cubiertas, carcasas. | Planicidad del panel y microfugas. | Silicona | Esquinas cortadas o melladas durante la instalación |
| Sello de un solo alambre | Cualquier cavidad con entrada. | Humedad capilar a lo largo de las hebras. | HNBR o FKM cerca del petróleo | El diámetro exterior del cable incorrecto causa fugas |
Si tiene problemas con la entrada de agua o fallas intermitentes relacionadas con interfaces con fugas, estaré encantado de revisar los dibujos y proponerle una pila de sellos que se adapte a su entorno y presupuesto. Si desea una opción de fabricación directa, puedo conectarlo con el equipo de Guoming Rubber con el que he trabajado.Sellos de conectores automotricesque alcanza IP67 con un rendimiento confiable de desgarro y estiramiento.Contáctenoscon su rango de diámetro exterior del cable, diámetro interior de la carcasa, fluidos en juego y pruebas de objetivos, y le conseguiremos muestras y precios. Si ya sabes lo que necesitas,enviar una consulta ahoray daré prioridad a tu revisión.
